服務(wù)支持Service
To first-class products
Quality service to meet customer needs
國(guó)內(nèi)市場(chǎng)部
0510-83205379
24小時(shí)服務(wù)
國(guó)際貿(mào)易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無(wú)錫市濱湖區(qū)梁通路19號(hào)免費(fèi)咨詢熱線:
400-0833-980
檢測(cè)白口化鑄件樣品應(yīng)該怎么準(zhǔn)備
發(fā)布時(shí)間：2021-08-02 09:49:31 點(diǎn)擊：6198
直讀光譜儀檢測(cè)鑄件樣品，需要確保鑄件樣品的白口化，這是有利于鑄件樣品檢測(cè)的準(zhǔn)確性 的，但是很多鑄件，例如灰口鑄鐵，其中石墨晶體單質(zhì)形式存在比例較大，而且其狀態(tài)為游離態(tài)，也就是說(shuō)碳在鑄鐵組織中分布是不均勻的。那應(yīng)該怎么樣對(duì)其進(jìn)行白口化處理？
直讀光譜儀的檢測(cè)需要樣品進(jìn)行白口化處理，以保證分析樣品各元素組分比較均勻?；铱阼T鐵經(jīng)過(guò)白口化處理后，碳元素以碳化物（Fe3C）形式存在于金相組織，無(wú)石墨碳，分布較均勻，無(wú)偏析現(xiàn)象，符合光電直讀光譜法對(duì)樣品的要求。
切割（切割機(jī)、中頻爐）
使用切割機(jī)將準(zhǔn)備要分析的鑄鐵材料切割成小塊，這樣等會(huì)可以方便放入中頻爐坩堝中進(jìn)行下一步熔融過(guò)程。切割時(shí)應(yīng)注意剔除毛邊、油污等雜質(zhì)部分。
由于白口化鑄鐵是熔融鑄鐵快速冷卻下的產(chǎn)物，所以要保證較高的熔融溫度。熔融溫度越高，其溫度落差才越大，鑄鐵在高溫下以石墨為核心的夾雜物才會(huì)越少。而鑄鐵在中頻感應(yīng)熔煉電爐中低溫澆鑄溫度為1250℃，高溫出鐵水溫度為1450℃，因此澆鑄溫度應(yīng)該在1450℃左右。
澆鑄（模具）
等到鐵水達(dá)到穩(wěn)定的亮白色狀態(tài)后，進(jìn)行澆鑄。
要保證澆注物快速冷卻，可以將澆注試樣放到水中快速冷卻。為了白口化更徹底，還應(yīng)該注意試樣的厚度不能太厚，模具可采用散熱效果較好的銅模澆注。
打磨樣品（磨樣機(jī)）
接下來(lái)將樣品放在磨樣機(jī)上進(jìn)行磨樣操作。當(dāng)磨制樣品時(shí)，需要注意分析面在磨樣機(jī)上磨出金屬光澤，分析面面出現(xiàn)圓弧線的粗條紋，注意，千萬(wàn)不要做成鏡面，有些操作員不適用磨樣機(jī)，使用機(jī)床對(duì)樣品進(jìn)行切屑加工，做成鏡面，這樣是對(duì)檢測(cè)有影響的。磨樣過(guò)后，在檢測(cè)時(shí)，電流有著陸點(diǎn)（尖端放電的原理），有利于樣品被激發(fā)。

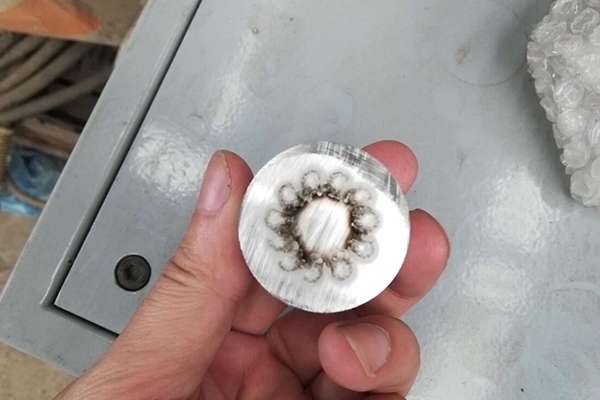

樣品磨樣
校準(zhǔn)（類型標(biāo)準(zhǔn)化）
在做完上述步驟后，就是做類型校準(zhǔn)，這個(gè)步驟主要用于校正分析樣品和標(biāo)準(zhǔn)標(biāo)樣之間，由于組織結(jié)構(gòu)不一致引起的分析結(jié)果的偏差。
這樣就可以對(duì)樣品進(jìn)行檢測(cè)了。不知道這樣解讀之后，你對(duì)直讀光譜儀的白口化檢測(cè)有沒(méi)有了解了。
