新能源時代碳化硅材料的應用與碳硫儀檢測
發布時間：2023-09-12 08:59:53 點擊：4145
如今，對于芯片愈來愈重視，半導體材料也是在不斷更新，新能源時代，對于高性能半導體材料更為迫切，碳化硅，作為三代半導體材料，對于材料的碳硫檢測，選用紅外碳硫儀作為檢測方法。
三代半導體材料以碳化硅、氮化鎵為代表，與前兩代半導體材料相比，其優勢是較寬的禁帶寬度，保證了其可擊穿更高的電場強度，適合制備耐高壓、高頻的功率器件，是電動汽車、5G 基站、衛星等新興領域的理想材料。
SiC具有寬的禁帶寬度、高擊穿電場、高熱傳導率和高電子飽和速率的物理性能，使其有耐高溫、耐高壓、高頻、大功率、抗輻射等優點，可降低下游產品能耗、減少終端體積。碳化硅的禁帶寬度大約為3.2eV，硅的寬帶寬度為1.12eV，大約為碳化硅禁帶寬度的1/3，這也就說明碳化硅的耐高壓性能顯著好于硅材料。

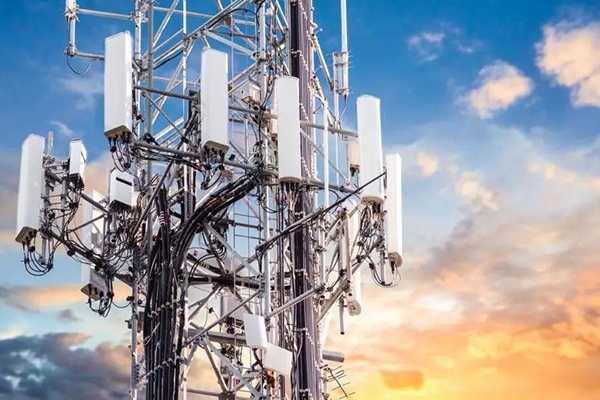

碳化硅在5G基站中的應用
此外，碳化硅的熱導率大幅高于其他材料，從而使得碳化硅器件可在較高的溫度下運行，其工作溫度高達600℃，而硅器件的極限溫度僅為300℃；另一方面，高熱導率有助于器件快速降溫，從而下游企業可簡化器件終端的冷卻系統，使得器件輕量化。
同時，碳化硅具有較高的能量轉換效率，且不會隨著頻率的提高而降低，碳化硅器件的工作頻率可以達到硅基器件的10倍，相同規格的碳化硅基MOSFET總能量損耗僅為硅基IGBT 的 30%。碳化硅材料將在高溫、高頻、高頻領域逐步替代硅，在5G通信、航空航天、新能源汽車、智能電網領域發揮重要作用。
紅外碳硫儀作為檢測材料中碳硫元素的高效方法，被廣泛應用，對于碳化硅材料中的硫元素可做高精度分析。
