玖玖玖精品 I 日韩第一页 I 超碰97成人 I 亚洲爱爱图 I 澡堂114AV I 校园春色av I 在线h观看 I 亚洲14p I xxxxx久久 I 欧美日批视频 I 九九99精品 I 一区二区小视频

       使用直讀光譜儀進行爐前鐵水化學(xué)元素含量分析，是鑄造行業(yè)鐵水化學(xué)成分控制的主要手段。直讀光譜儀在檢測上有著多種優(yōu)點，速度快，分析化學(xué)元素種類齊全，操作簡便。

       雖然直讀光譜儀分析法分析偏差按規(guī)定需要≤1%，但在實際操作中偏差常大于1%達到5%甚至更高。這種偏差常發(fā)生在：試樣不同部位的光譜儀分析、同一個試樣在不同的光譜儀上分析、同一個試樣用手工和光譜儀對比方分析。這些問題該如何解決。

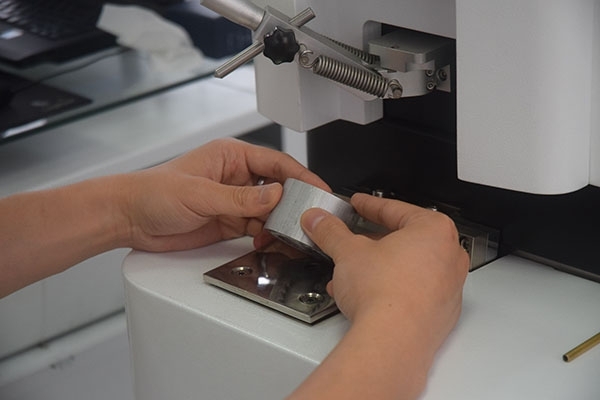

直讀光譜儀的樣品激發(fā)

       鑄造產(chǎn)品很多分析誤差來源于樣品本身問題，所以一般對于試樣的處理，都是有著比較高的需求。

       1.光譜儀分析采用的試樣應(yīng)為白口試樣而不能為灰口試樣。因為灰口試樣被光譜儀激發(fā)時由于表層電阻大，不易被電流擊穿，從而影響分析，得到的值偏低。

       2.準備激發(fā)時，試樣溫度應(yīng)為室溫（≤20℃）。

       3.試樣面積應(yīng)大于火花激發(fā)臺激發(fā)孔，必須有一個重疊區(qū)域，而且試樣表面應(yīng)是均勻的、平整、紋理一致。試樣如不平整或者試樣面積小于激發(fā)孔將不能完全蓋住激發(fā)孔，使燃燒室不處于密封，試樣被激發(fā)時改變電流強度，從而影響預(yù)燃和曝光，使試樣燃燒不完全，導(dǎo)致光譜儀分析結(jié)果偏低。

       4.試樣表面要干凈不要被污染如用手觸摸。污染的試樣被激發(fā)時表面不能被沖洗干凈，并且沖洗下來的物體污染燃燒室，影響預(yù)燃和曝光，嚴重時光譜儀無法分析，輕微時會出現(xiàn)分析結(jié)果偏差大。

       5.試樣表面不能有砂眼、氣孔、裂紋等缺陷。因為缺陷會導(dǎo)致試樣被激發(fā)時電流強度改變，使試樣燃燒不完全，激發(fā)不良，光譜儀分析結(jié)果偏低。

       6.試樣中硫元素含量不能過高。我們在實踐中發(fā)現(xiàn)當試樣中硫元素大于2%，光譜儀便無法正常分析。因為硫在燃燒過程中形成硫化鐵、硫化錳等化合物，影響試樣進一步激發(fā)，從而導(dǎo)致激發(fā)不良。

       7.試樣火花激發(fā)表面不良。這樣會導(dǎo)致在激發(fā)時，漏氣等現(xiàn)象，影響激發(fā)效果，所以樣品表面需要平整，但不能鏡面。
